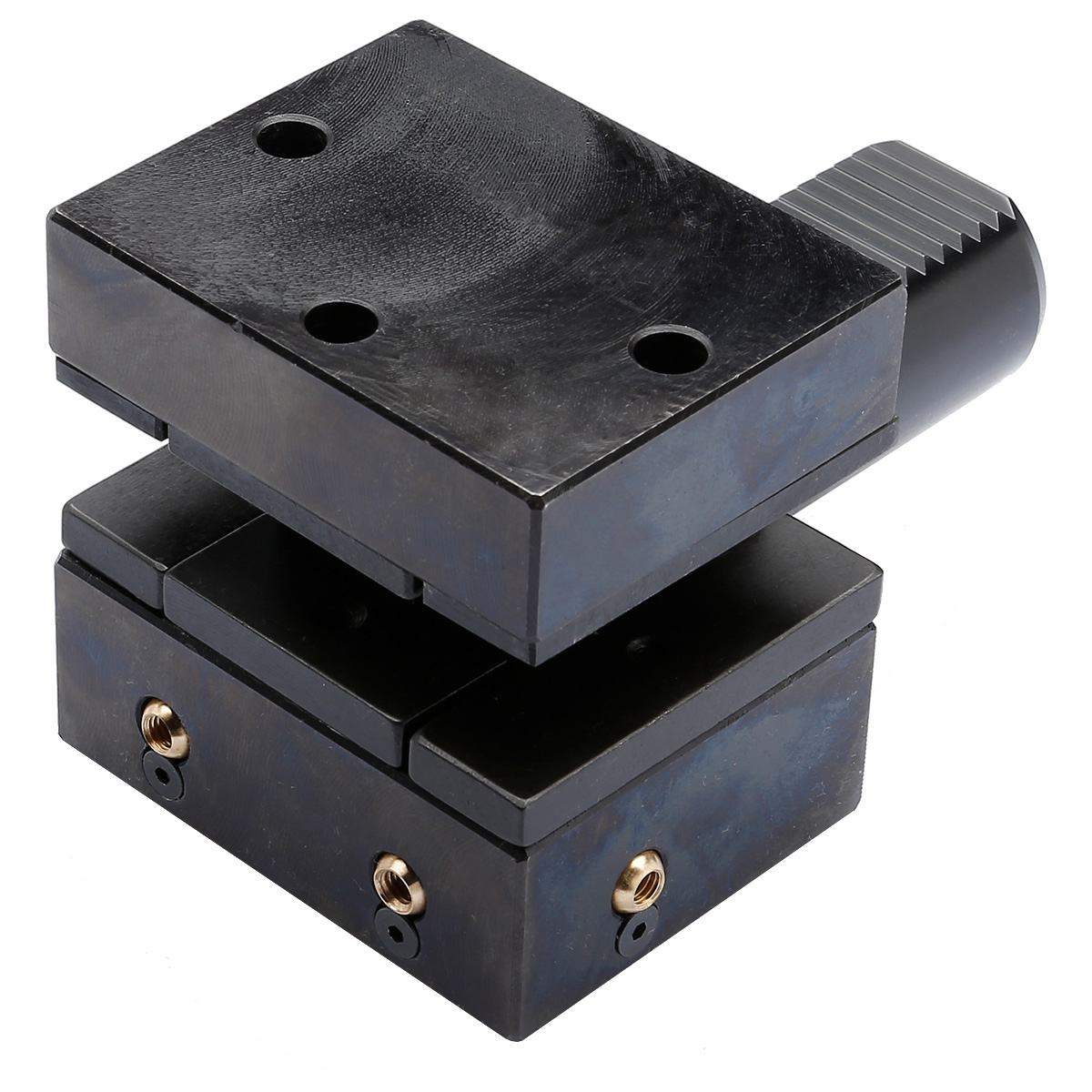

Vierkant-Mehrfach-Aufnahme Form D2 30-20-60

Name: Vierkant-Mehrfach-Aufnahme Form D2 30-20-60
Brand: Aufnahmen24
SKU: 309.90.12
Availability: InStock

Artikel Nr.: 501955

Vierkant-Mehrfach-Aufnahme – Form D2 Überkopf 30 – 20 – 60 DIN ISO 10889 [DIN 69880] – VDI

Categories: DIN ISO 10889-1 (VDI), Stehende Aufnahmen | Drehbearbeitung, Vierkant-Mehrfach-Aufnahme D2, Weiteres

A-Mass in mm: 60

Ausführung: N

Sofort lieferbar: 14 Stück

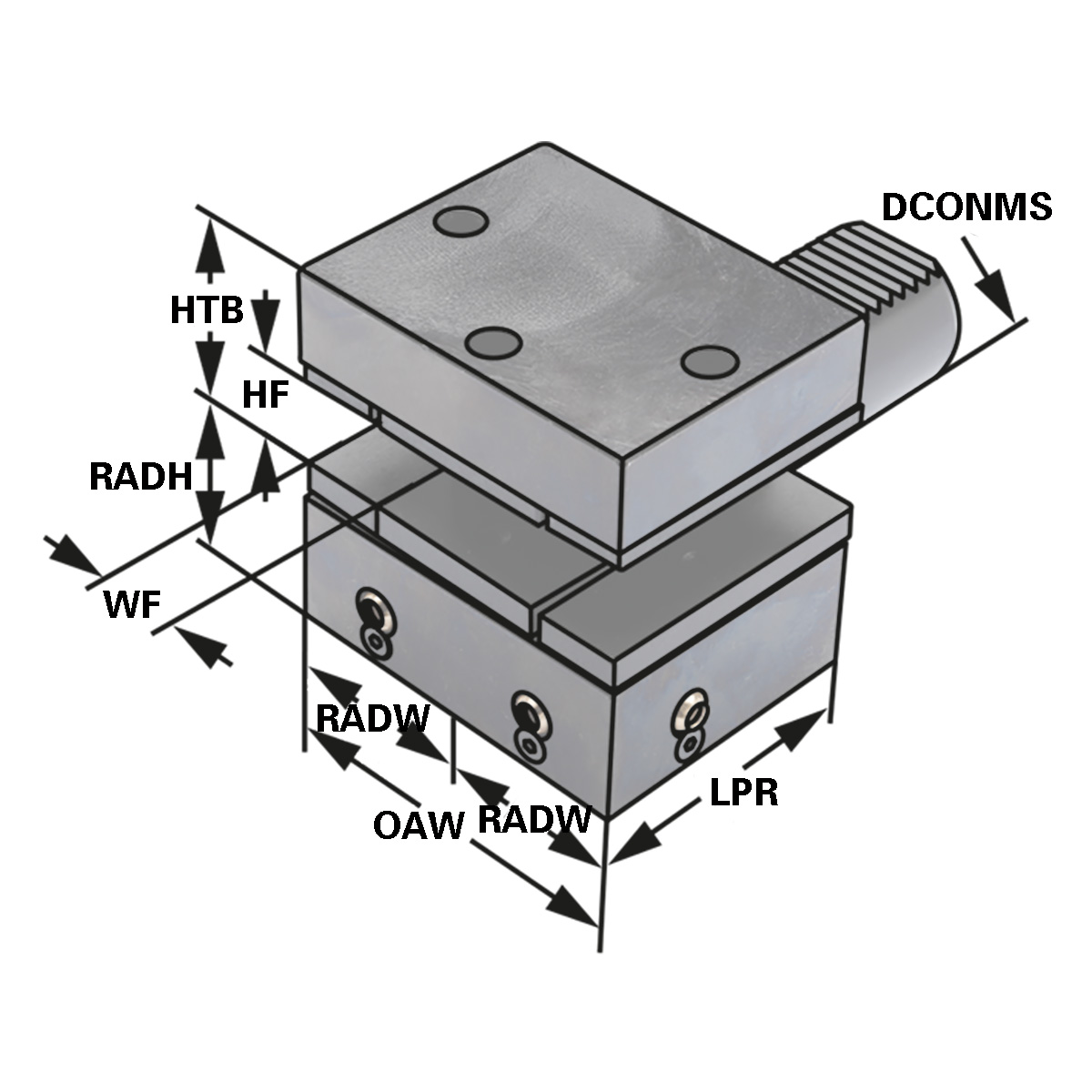

Eigenschaften

WF: Funktionsbreite	18
Abmessung:	D2 - 30 x 20 x 60
ADINTMS:	VDI machine interface -size 30
ADINTWS:	Vierkant-Mehrfach-Aufnahme
BMC:	Stahl
DCONMS: Aufnahme-Ø, masch.seitig	30
HAND:	N
HF: Funktionshöhe	20
HTB: Körperhöhe	35
LPR: A-Mass	60
OAW: Gesamtbreite	76
RADH: Radialhöhe	38
RADW: Radialbreite	41
Typ:	D2

Verwendung:
Vorwiegend für Aussenbearbeitung. Zum Plan Einstechen.

Lieferumfang:
Mit einstellbarer Kugelspritzdüse und Unterlegplatte

Gewicht	2.35 kg
