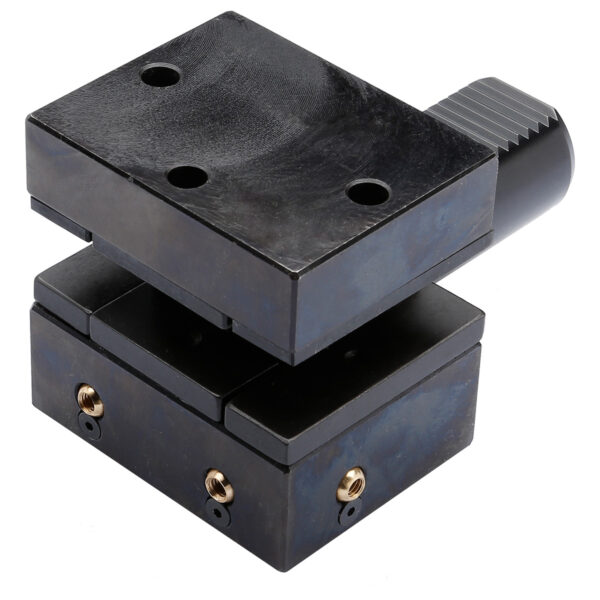

Vierkant-Mehrfach-Aufnahme Form D2 40-25-72

Name: Vierkant-Mehrfach-Aufnahme Form D2 40-25-72
Brand: Aufnahmen24
SKU: 409.90.16
Availability: InStock

Artikel Nr.: 502931

Vierkant-Mehrfach-Aufnahme – Form D2 Überkopf 40 – 25 – 72 DIN ISO 10889 [DIN 69880] – VDI

Categories: DIN ISO 10889-1 (VDI), Stehende Aufnahmen | Drehbearbeitung, Vierkant-Mehrfach-Aufnahme D2, Weiteres

A-Mass in mm: 72

Ausführung: N

Sofort lieferbar: 23 Stück

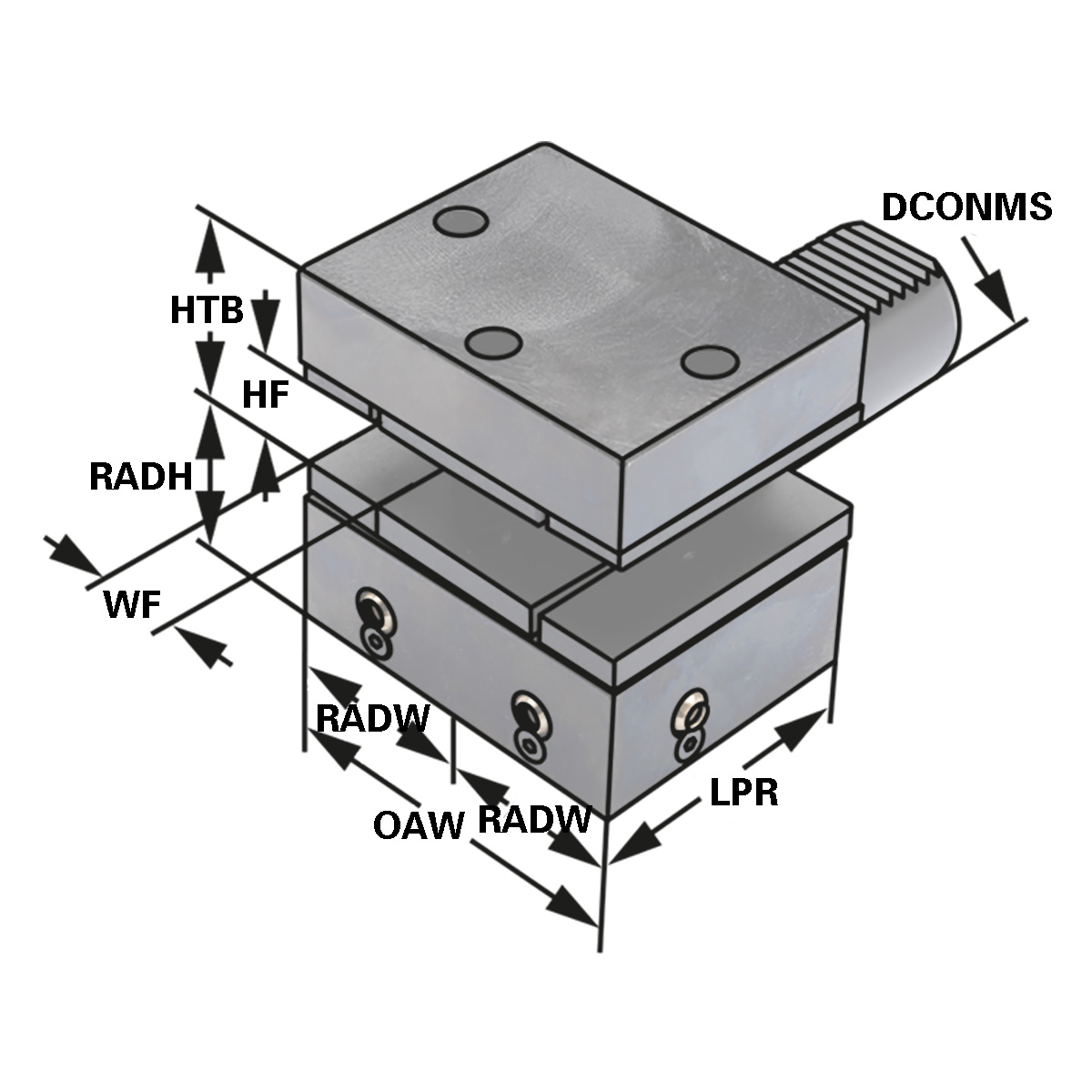

Eigenschaften

WF: Funktionsbreite	22
Abmessung:	D2 - 40 x 25 x 72
ADINTMS:	VDI machine interface -size 40
ADINTWS:	Vierkant-Mehrfach-Aufnahme
BMC:	Stahl
DCONMS: Aufnahme-Ø, masch.seitig	40
HAND:	N
HF: Funktionshöhe	25
HTB: Körperhöhe	42,5
LPR: A-Mass	72
OAW: Gesamtbreite	90
RADH: Radialhöhe	48
RADW: Radialbreite	47,5
Typ:	D2

Verwendung:
Vorwiegend für Aussenbearbeitung. Zum Plan Einstechen.

Lieferumfang:
Mit einstellbarer Kugelspritzdüse und Unterlegplatte

Gewicht	4.5 kg
