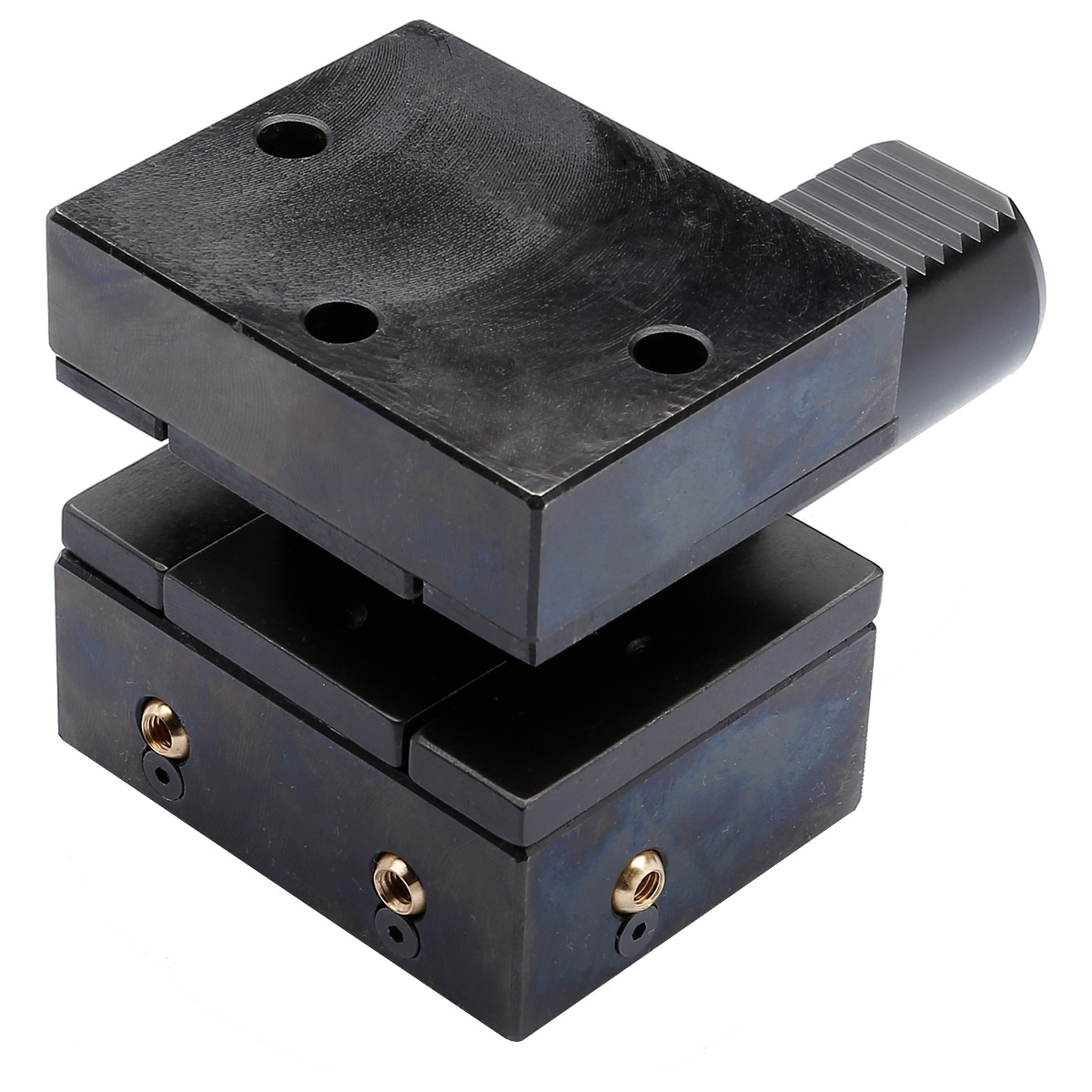

Vierkant-Mehrfach-Aufnahme Form D2 50-32-85

Name: Vierkant-Mehrfach-Aufnahme Form D2 50-32-85
Brand: Aufnahmen24
SKU: 509.90.20
Availability: InStock

Artikel Nr.: 504767

Vierkant-Mehrfach-Aufnahme – Form D2 Überkopf 50 – 32 – 85 DIN ISO 10889 [DIN 69880] – VDI

Categories: DIN ISO 10889-1 (VDI), Stehende Aufnahmen | Drehbearbeitung, Vierkant-Mehrfach-Aufnahme D2, Weiteres

A-Mass in mm: 85

Ausführung: N

Sofort lieferbar: 24 Stück

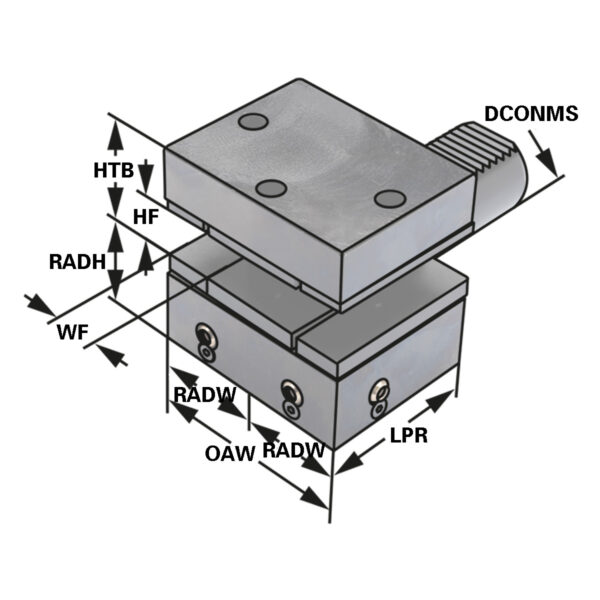

Eigenschaften

WF: Funktionsbreite	24,5
Abmessung:	D2 - 50 x 32 x 85
ADINTMS:	VDI machine interface -size 50
ADINTWS:	Vierkant-Mehrfach-Aufnahme
BMC:	Stahl
DCONMS: Aufnahme-Ø, masch.seitig	50
HAND:	N
HF: Funktionshöhe	32
HTB: Körperhöhe	50
LPR: A-Mass	85
OAW: Gesamtbreite	105
RADH: Radialhöhe	60
RADW: Radialbreite	55
Typ:	D2

Verwendung:
Vorwiegend für Aussenbearbeitung. Zum Plan Einstechen.

Lieferumfang:
Mit einstellbarer Kugelspritzdüse und Unterlegplatte

Gewicht	7.55 kg
