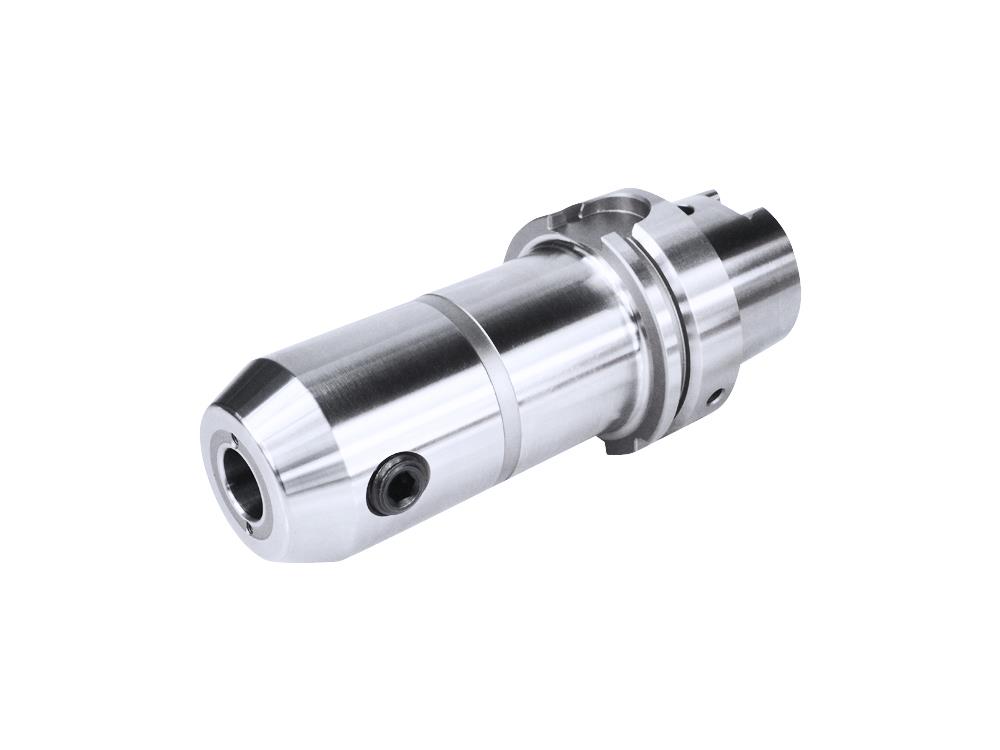

Weldonaufnahme „Cool Tool“ HSK-A 63 – 14 – 120
Artikel Nr.: 6063041-35
Fräseraufnahme Weldon mit „Cool Tool“ Bohrungen HSK 63 – 14 – 120 ISO 12164 [DIN 69893] | HSK-A
Categories: Fräseraufnahmen mit Kühlkanal (ISO 12164 (HSK-A)), Hohlschaftkegel - Werkzeugaufnahmen, HSK-A (ISO 12164), HSK-A 63 (Fräseraufnahmen mit Kühlkanal (ISO 12164 (HSK-A)))
A-Mass in mm: 120
Innenkühlung: Kühlkanäle
Kegelgrösse: HSK-A 63
Schnittstelle: HSK
Spanndurchmesser in mm: 14
Sofort lieferbar
Eigenschaften
| ADINTMS: | ISO 12164 (HSK-A) |
| ADINTWS: | DIN 6359 (Weldon) |
| Auswuchtgüte: | G2,5 25.000 1/min |

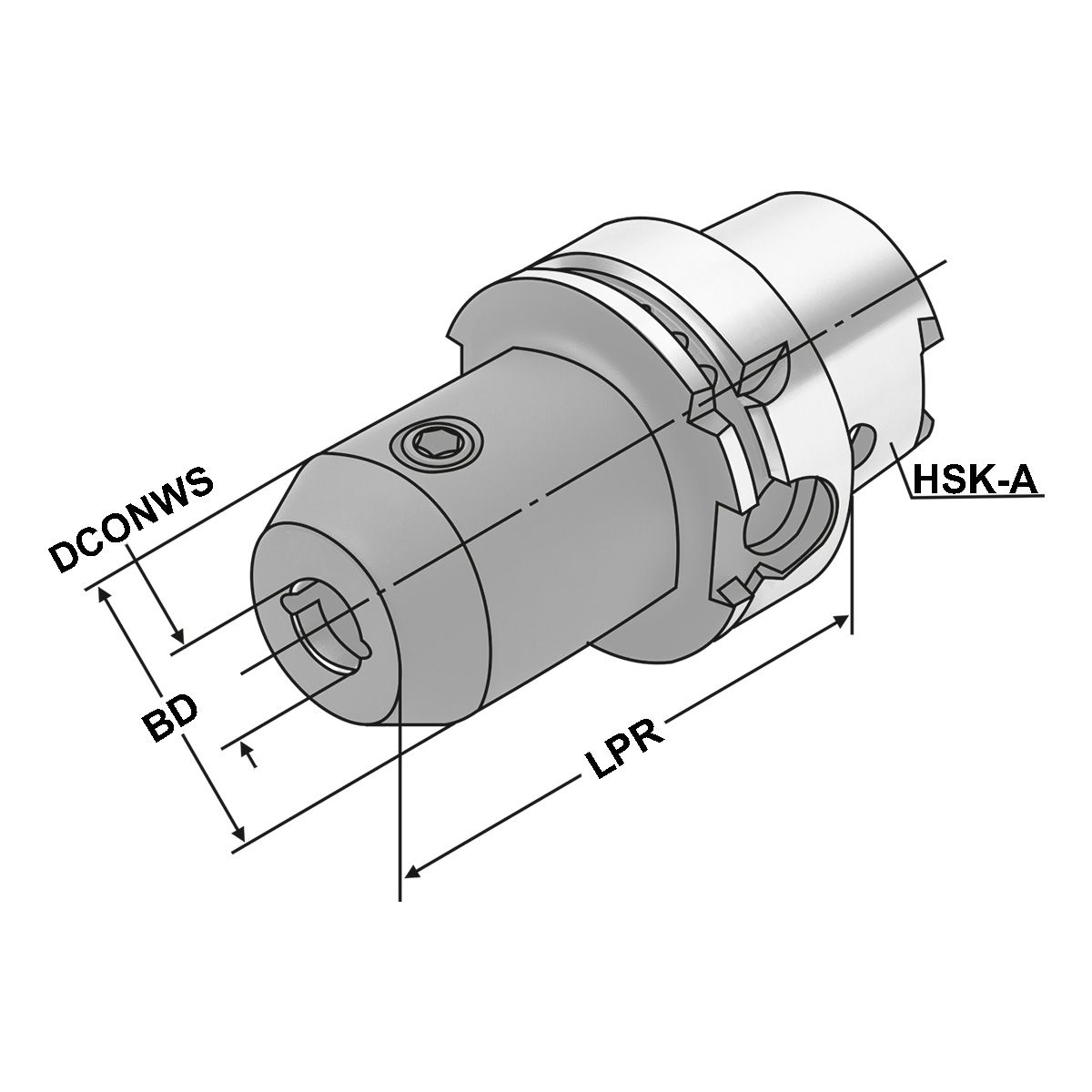

| BD: Körper-Durchmesser | 44 |
| CXSC: | Kühlkanäle |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 14 |
| DCP: | Ja |
| HSK: | HSK-A 63 |
| LPR: A-Mass | 120 |
| max. Rundlaufabweichung: | < 3µm |
Beschreibung
Hinweis:
Zum Spannen von Werkzeugen mit Zylinderschaft nach DIN 1835B/6359HB.
Ausführung
Zwei Bohrungen in der Wandung der Weldonaufnahme leiten das Kühlmittel direkt an
die Werkzeugschneide. Rundlaufabweichung des Kegels zum Innenkegel < 0,003 mm.
Bohrungstoleranz H4 (genauer als DIN).
Lieferumfang
Mit Spannschraube (ab Ø 25 mit 2 Spannschrauben) und 2 x M3-Schrauben zum Verschließen der „Cool Tool“-Bohrung bei Bedarf.
Zusätzliche Informationen
| Gewicht | 0.8 kg |
|---|
