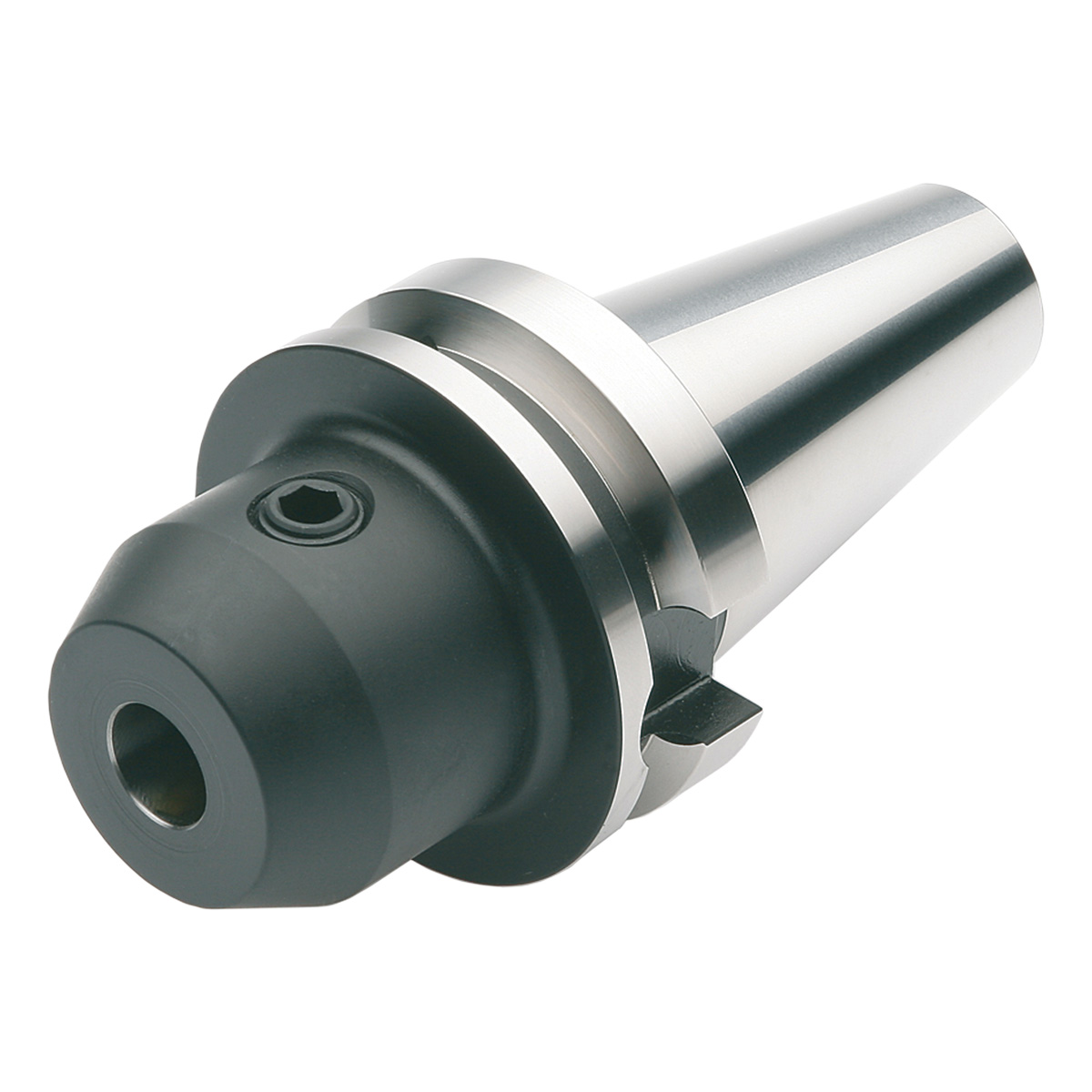

Whistle Notch BT 40-32-100 MAS/BT
Artikel Nr.: 502700
Fräseraufnahme Whistle-Notch BT 40 – 32 – 100 ISO 7388-2 JD/JF [JIS B 6339 AD/B]
Categories: BT 40 (Whistle Notch (JIS B 6339 (MAS 403 BT) - [ISO 7388-2])), MAS BT (ISO 7388-2), Steilkegel - Werkzeugaufnahmen, Whistle Notch (JIS B 6339 (MAS 403 BT) - [ISO 7388-2])
A-Mass in mm: 100
Aussendurchmesser Werkzeugkörper in mm: 72
Kegelgrösse: BT40
Schnittstelle: SK
Spanndurchmesser in mm: 32
Sofort lieferbar: 24 Stück
Eigenschaften
| ADINTMS: | ISO 7388-2 (MAS-BT) |
| ADINTWS: | DIN 6359 (Whistle Notch) |
| Auswuchtgüte: | G2,5 25.000 1/min |

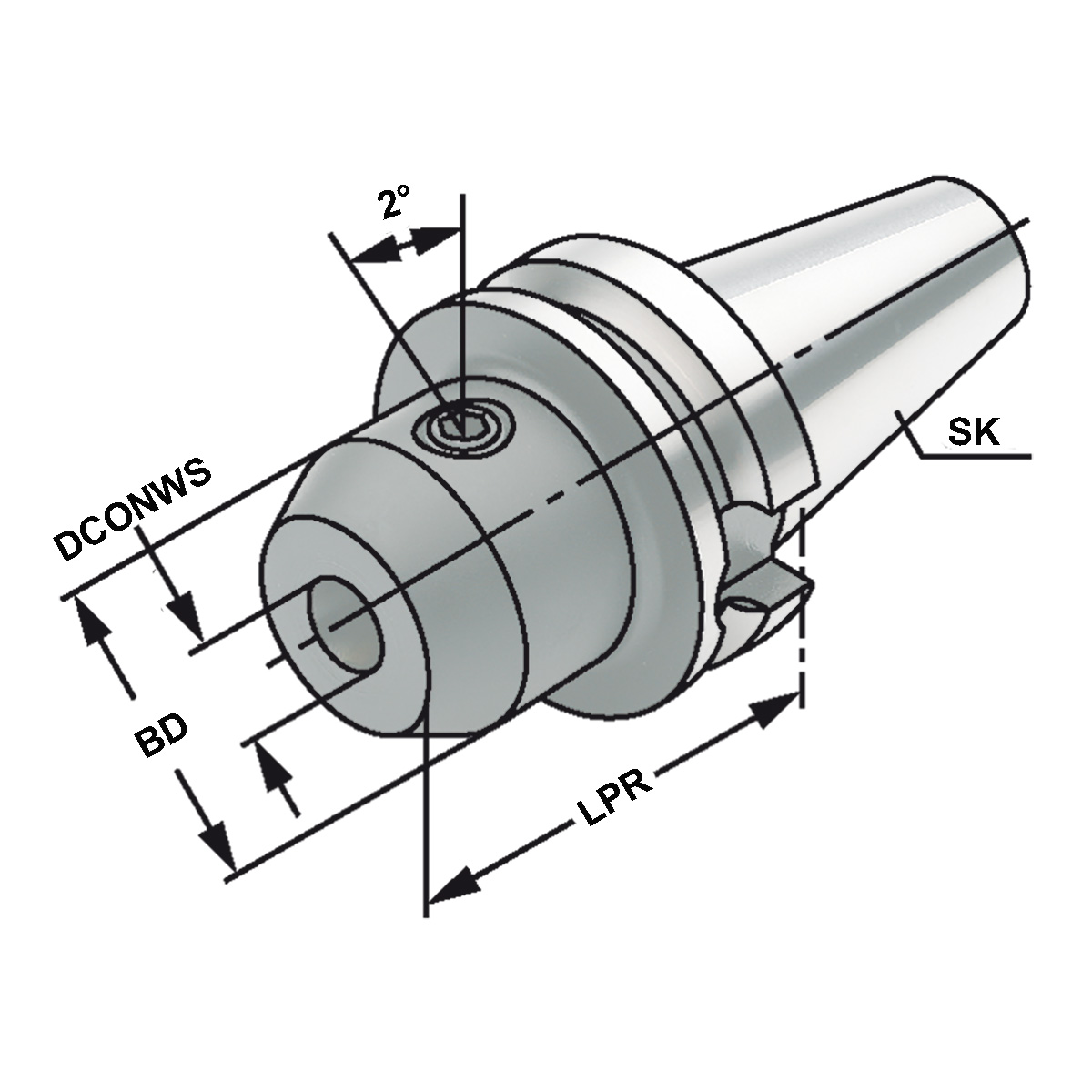

| BD: Körper-Durchmesser | 72 |
| CNSC: | JD/JF (AD/B) |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 32 |
| LPR: A-Mass | 100 |
| Rundlauf: | < 3µm |
| SK: | BT 40 |
| TDCON: Toleranzklasse Anschlussdurchmesser | H4 |
Beschreibung
Verwendung:
Zum Spannen von zylindrischen Werkzeugschäften mit geneigter Spannfläche nach DIN 1835 Form E (Whistle Notch).
Lieferumfang:
Mit Spannschraube und axialer Verstellschraube
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 2.5 kg |
|---|
