Whistle Notch HSK 100-18-100 DIN 69893 A
Artikel Nr.: 505159

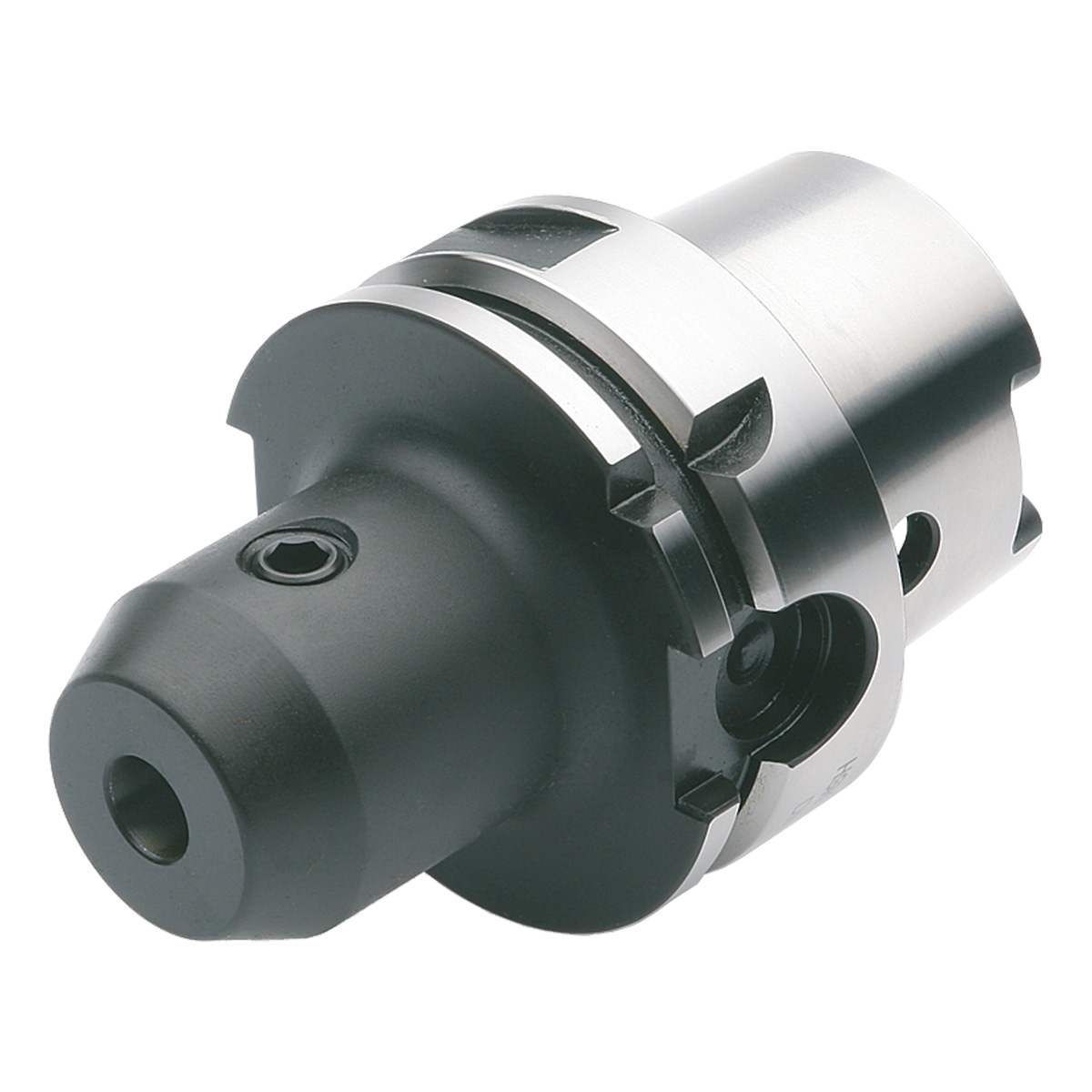

Fräseraufnahme Whistle-Notch HSK 100 – 18 – 100 ISO 12164 [DIN 69893] | HSK-A
Categories: Hohlschaftkegel - Werkzeugaufnahmen, HSK-A (ISO 12164), HSK-A 100 (Whistle Notch (ISO 12164 (HSK-A))), Whistle Notch (ISO 12164 (HSK-A))
A-Mass in mm: 100
Aussendurchmesser Werkzeugkörper in mm: 50
Kegelgrösse: HSK-A 100
Schnittstelle: HSK
Spanndurchmesser in mm: 18
Sofort lieferbar: 29 Stück
Eigenschaften
| ADINTMS: | ISO 12164 (HSK-A) |
| ADINTWS: | DIN 6359 (Whistle Notch) |
| Auswuchtgüte: | G2,5 25.000 1/min |

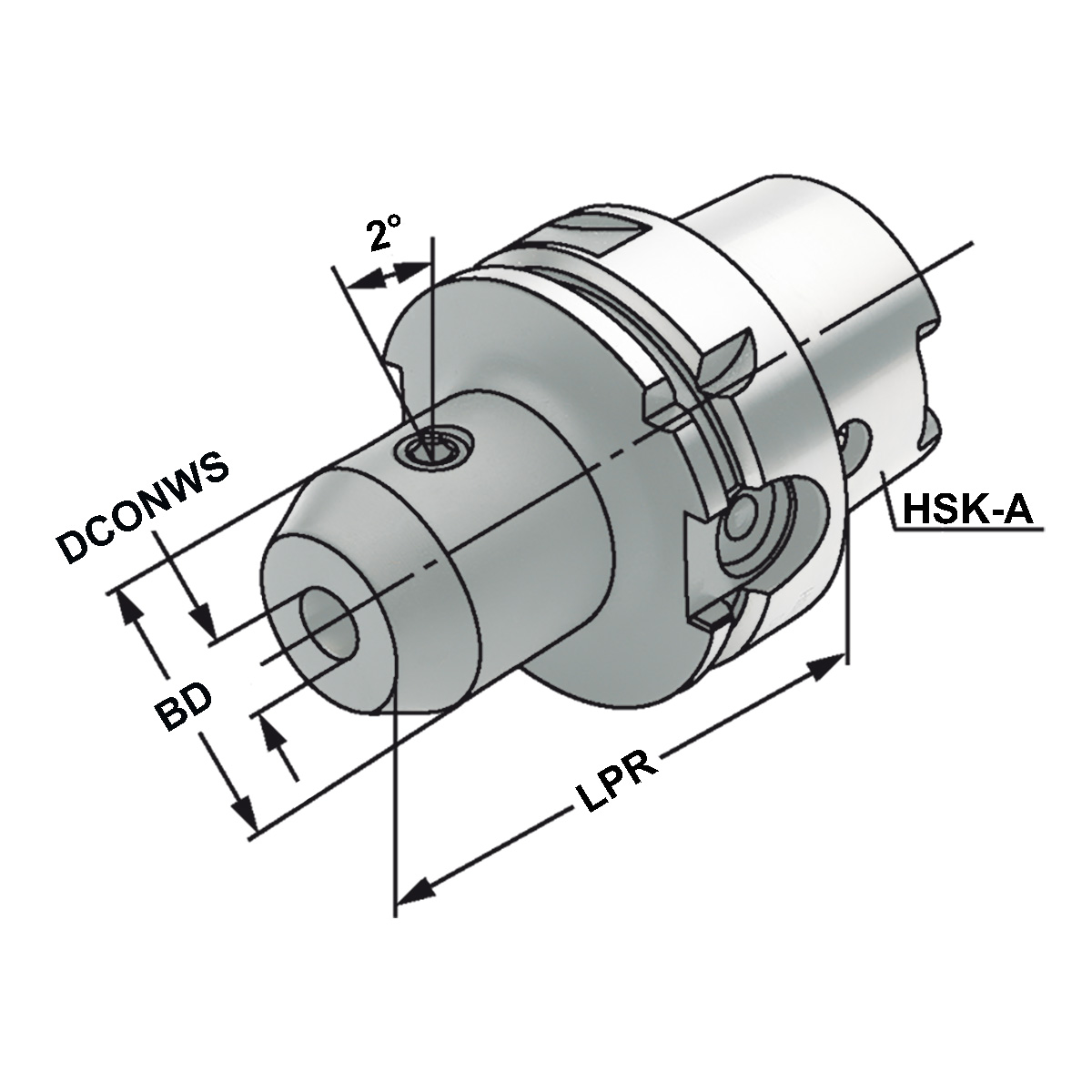

| BD: Körper-Durchmesser | 50 |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 18 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| HSK: | HSK-A 100 |
| LPR: A-Mass | 100 |
| max. Rundlaufabweichung: | < 3µm |
Beschreibung
Verwendung:
Zum Spannen von zylindrischen Werkzeugschäften mit geneigter Spannfläche nach DIN 1835 Form E (Whistle Notch).
Lieferumfang:
Mit Spannschraube und axialer Verstellschraube
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 3.4 kg |
|---|
