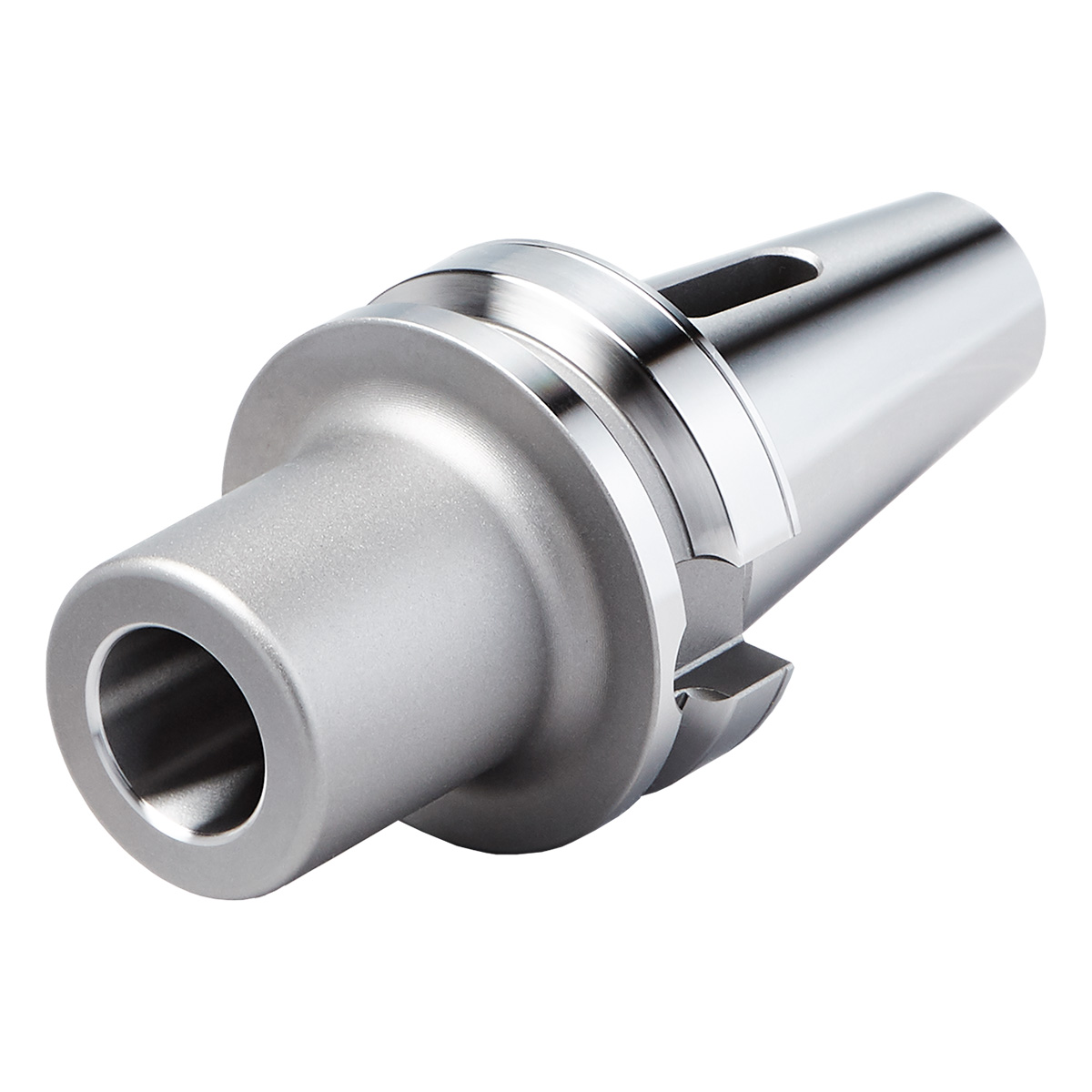

Zwischenhülse BT 40-4-95 MAS/BT
Artikel Nr.: 506466
Zwischenhülse für Morsekegel BT 40 – 4 – 95 ~ ISO 7388-2 JD [JIS B 6339 AD] | DC DUAL CONTACT | mit Plananlage
Categories: DC BT 40 (Zwischenhülsen (Doppelkontakt BT [ISO 7388-2])), MAS BT Plananlage (ISO 7388-2), Steilkegel - Werkzeugaufnahmen, Zwischenhülsen (Doppelkontakt BT [ISO 7388-2])
A-Mass in mm: 95
Aussendurchmesser Werkzeugkörper in mm: 68
Kegelgrösse: BT40
Plananlage: Ja
Schnittstelle: SK
Sofort lieferbar: 43 Stück
Eigenschaften
| ADINTMS: | DUAL CONTACT ~ISO 7388-2 |
| ADINTWS: | DIN 6383 |
| Auswuchtgüte: | G6,3 15.000 1/min |

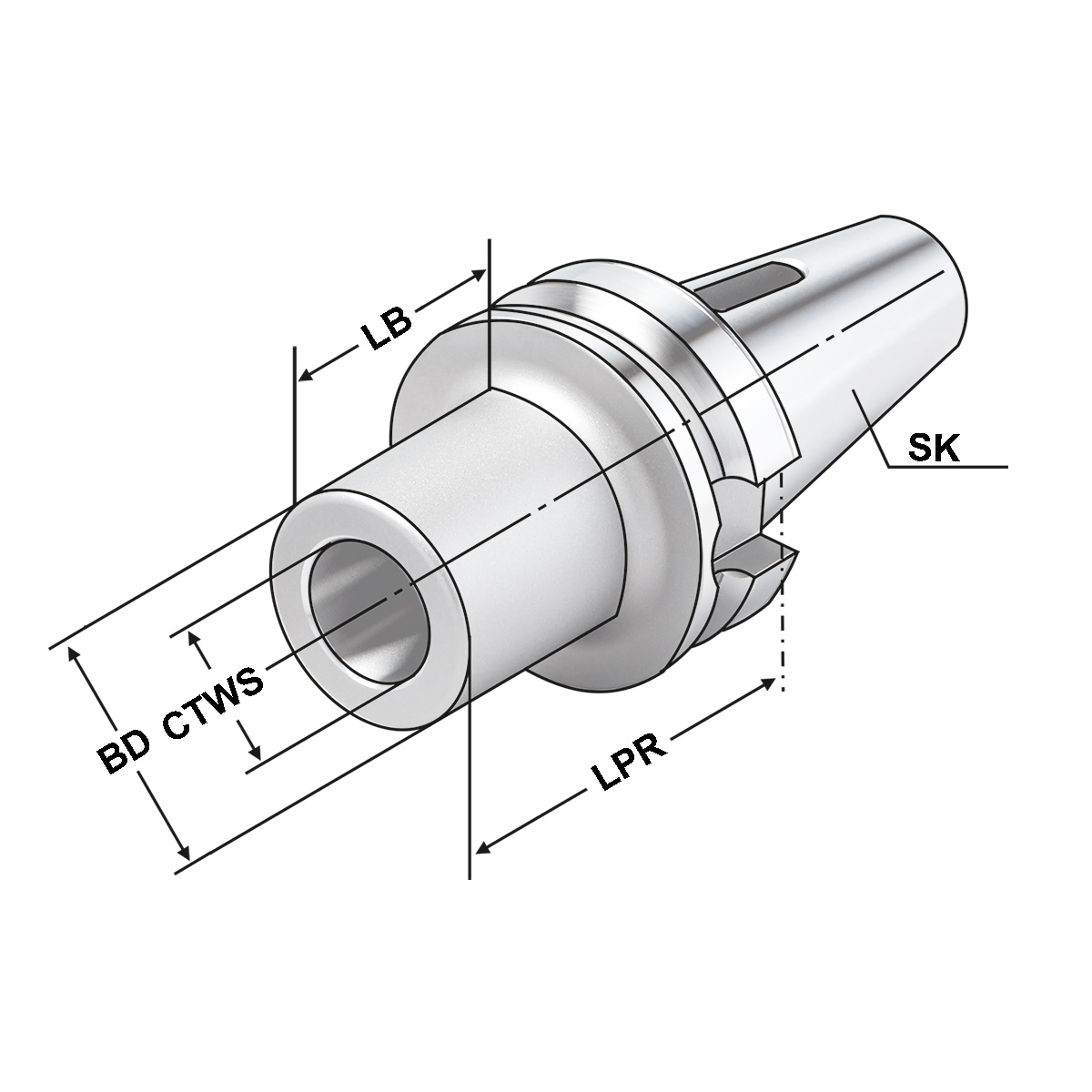

| BD: Körper-Durchmesser | 68 |
| CNSC: | AD/AF (AD/B) |
| CTWS: Schnittstellenbezeichnung werkstückseitig | 4 |
| LB: Grundkörperlänge | 48 |
| LPR: A-Mass | 95 |
| Rundlauf: | < 5µm |
| TDCON: Toleranzklasse Anschlussdurchmesser | AT5 |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Morsekegelschaft und Austreiblappen nach DIN 228-1 Form B.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 1.2 kg |
|---|
