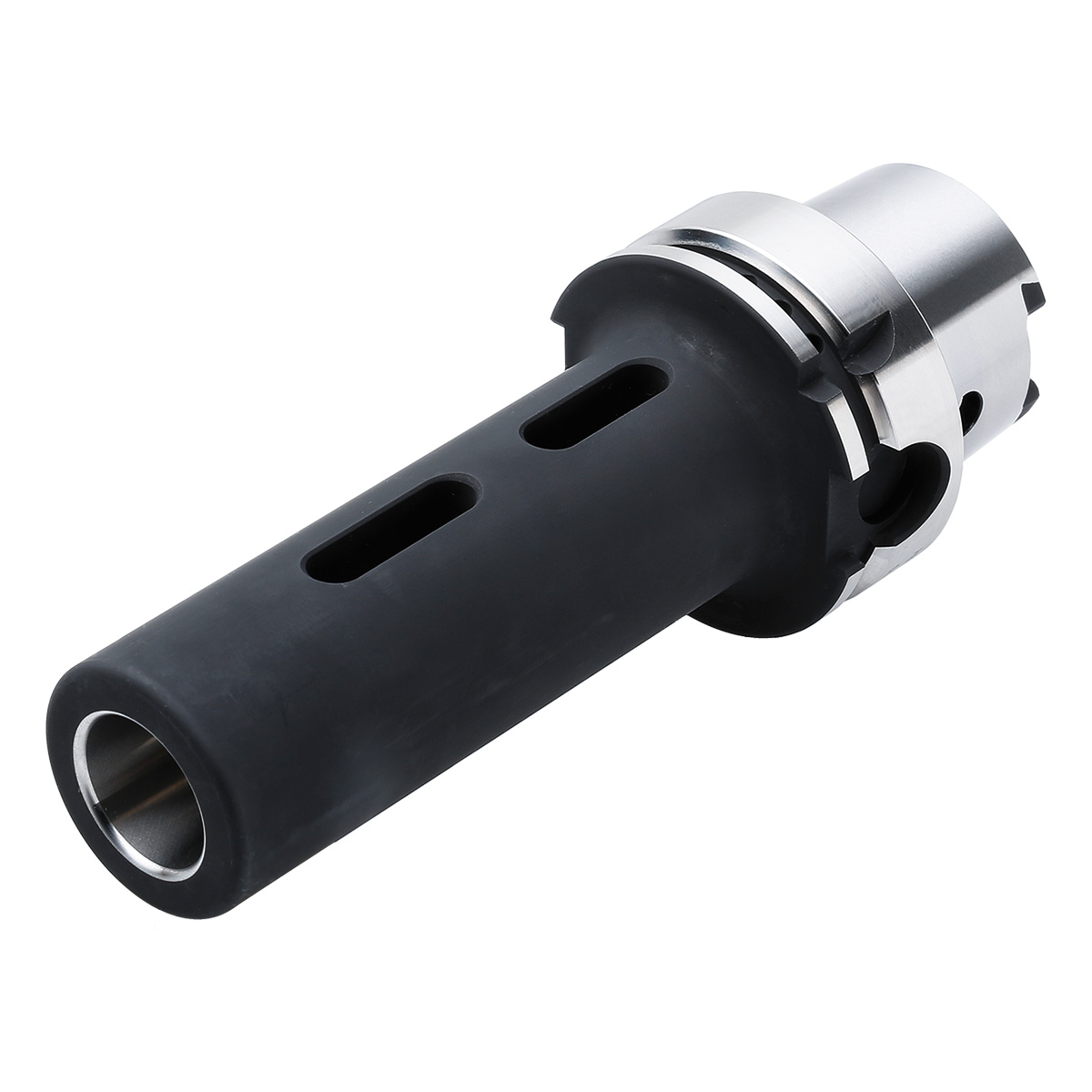

Zwischenhülse HSK 100-1-110 DIN 69893-A
Artikel Nr.: 505174
Zwischenhülse für Morsekegel HSK 100 – 1 – 110 ISO 12164 [DIN 69893] | HSK-A für MK mit Austreiblappen DIN 6383
Categories: Hohlschaftkegel - Werkzeugaufnahmen, HSK-A (ISO 12164), HSK-A 100 (Zwischenhülsen (ISO 12164 (HSK-A))), Zwischenhülsen (ISO 12164 (HSK-A))
A-Mass in mm: 110
Aussendurchmesser Werkzeugkörper in mm: 25
Kegelgrösse: HSK-A 100
Schnittstelle: HSK
Sofort lieferbar: 9 Stück

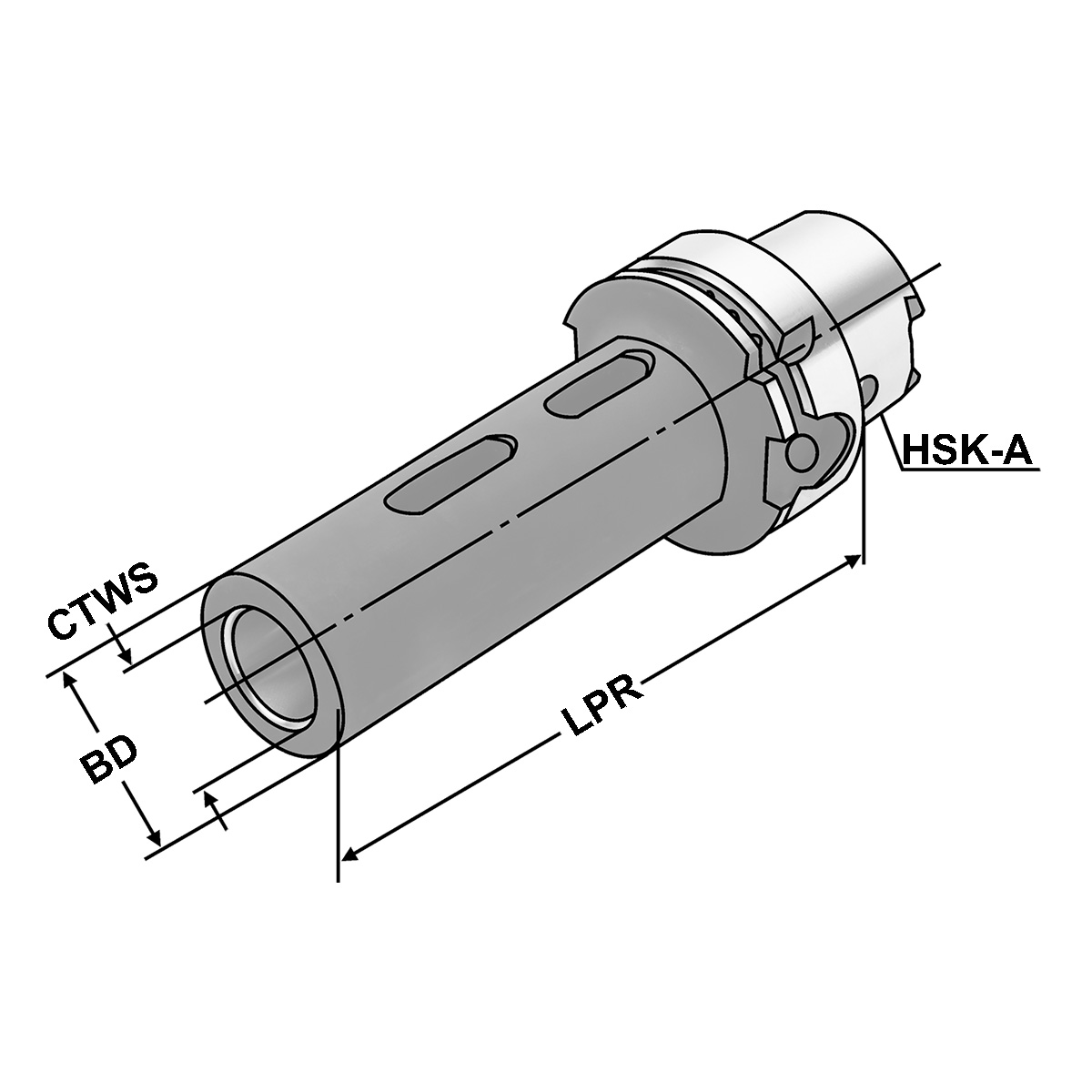

Eigenschaften
| TDCON: Toleranzklasse Anschlussdurchmesser | AT5 |
| ADINTMS: | ISO 12164 (HSK-A) |
| ADINTWS: | DIN 6383 |
| Auswuchtgüte: | G6,3 15.000 1/min |
| BD: Körper-Durchmesser | 25 |
| CTWS: Schnittstellenbezeichnung werkstückseitig | 1 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| HSK: | HSK-A 100 |
| LPR: A-Mass | 110 |
| max. Rundlaufabweichung: | < 5µm |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Morsekegelschaft und Austreiblappen nach DIN 228-1 Form B.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 3.4 kg |
|---|
