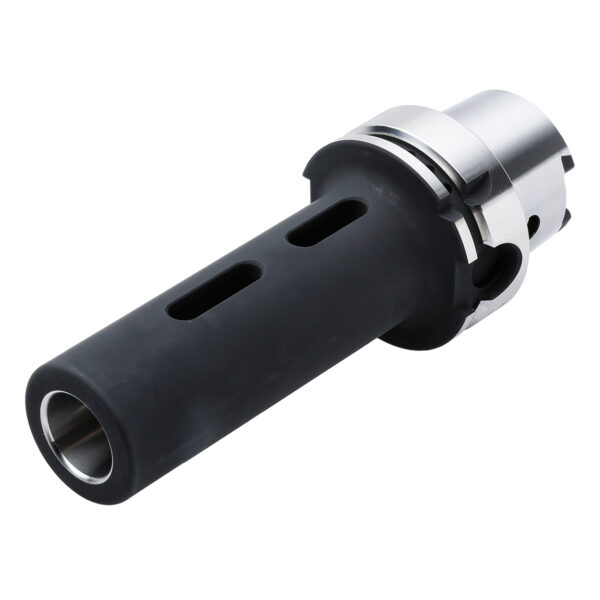

Zwischenhülse HSK 63-4-160 DIN 69893-A
Artikel Nr.: 505642
Zwischenhülse für Morsekegel HSK 63 – 4 – 160 ISO 12164 [DIN 69893] | HSK-A für MK mit Austreiblappen DIN 6383
Categories: Hohlschaftkegel - Werkzeugaufnahmen, HSK-A (ISO 12164), HSK-A 63 (Zwischenhülsen (ISO 12164 (HSK-A))), Zwischenhülsen (ISO 12164 (HSK-A))
A-Mass in mm: 160
Aussendurchmesser Werkzeugkörper in mm: 48
Kegelgrösse: HSK-A 63
Schnittstelle: HSK
Sofort lieferbar: 110 Stück
Eigenschaften

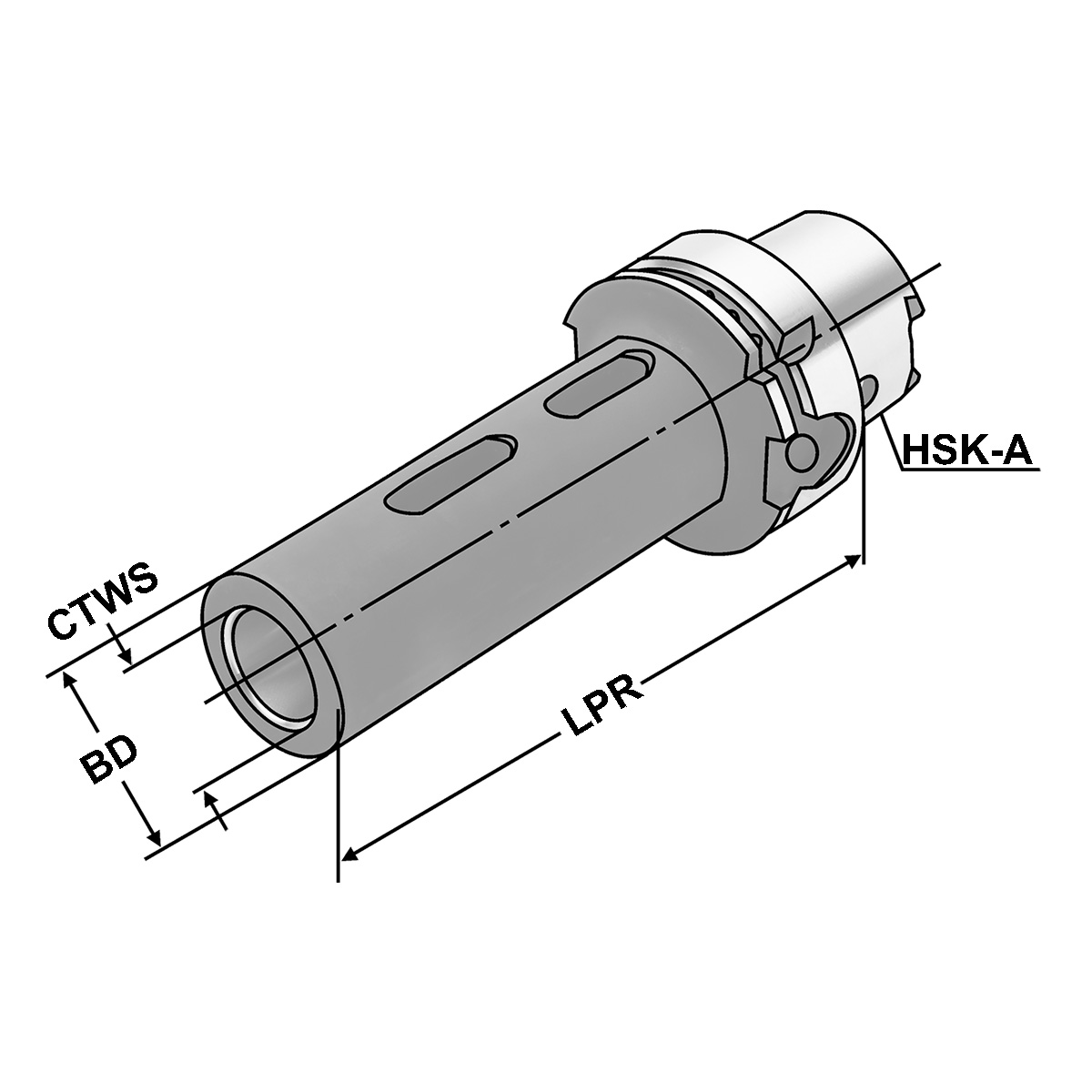

| TDCON: Toleranzklasse Anschlussdurchmesser | AT5 |
| ADINTMS: | ISO 12164 (HSK-A) |
| ADINTWS: | DIN 6383 |
| Auswuchtgüte: | G6,3 15.000 1/min |
| BD: Körper-Durchmesser | 48 |
| CTWS: Schnittstellenbezeichnung werkstückseitig | 4 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| HSK: | HSK-A 63 |
| LPR: A-Mass | 160 |
| max. Rundlaufabweichung: | < 5µm |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Morsekegelschaft und Austreiblappen nach DIN 228-1 Form B.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 1.9 kg |
|---|
