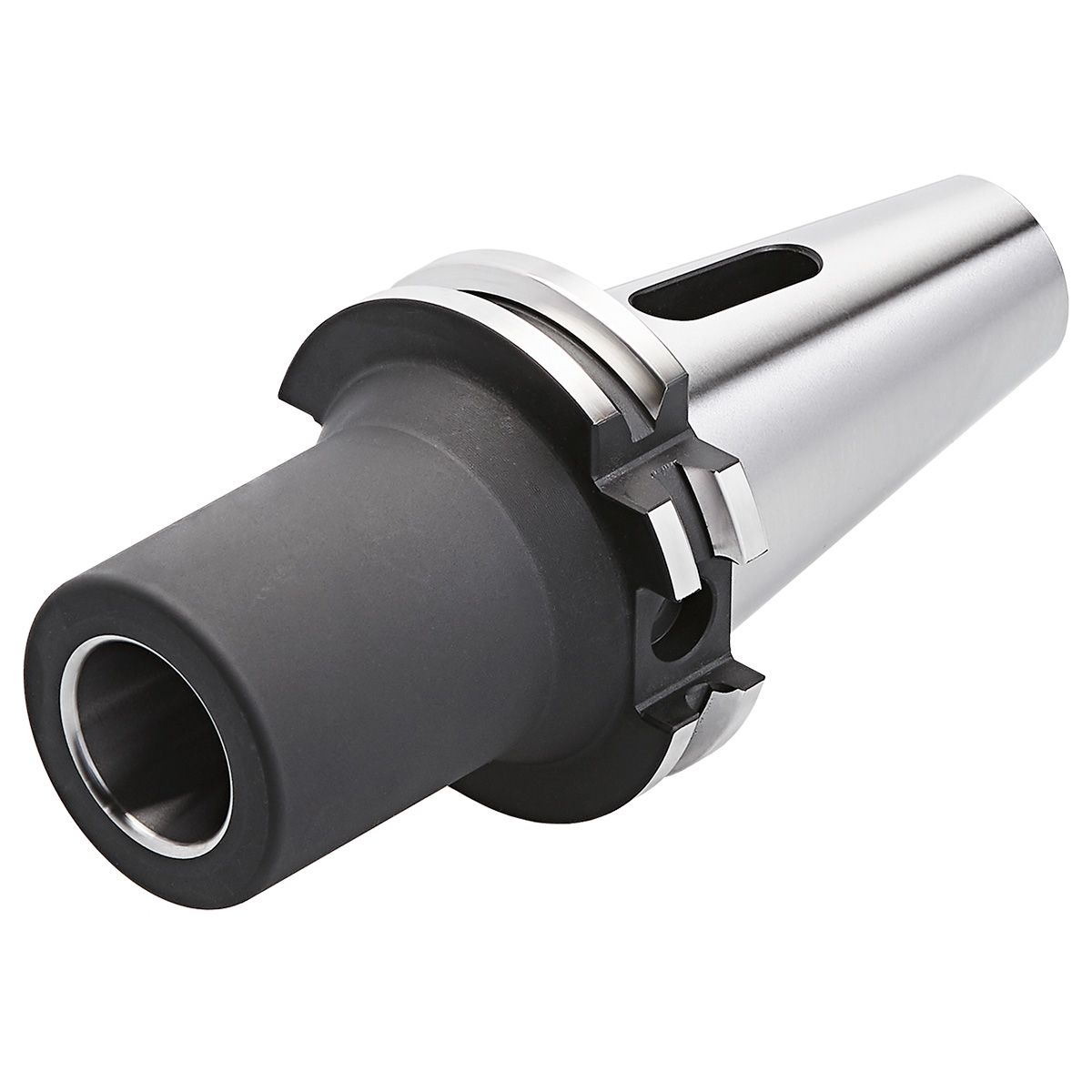

Zwischenhülse SK 30-1-50 DIN 69871 AD
Artikel Nr.: 501754
Zwischenhülse für Morsekegel SK 30 – 1 – 50 ISO 7388-1 AD [DIN 69871 AD] für MK mit Austreiblappen DIN 6383
Categories: SK (ISO 7388-1), SK 30 (Zwischenhülsen (DIN 69871 [ISO 7388-1])), Steilkegel - Werkzeugaufnahmen, Zwischenhülsen (DIN 69871 [ISO 7388-1])
A-Mass in mm: 50
Aussendurchmesser Werkzeugkörper in mm: 25
Chip Bohrung: Ja
Kegelgrösse: SK30
Schnittstelle: SK
Sofort lieferbar: 29 Stück
Eigenschaften

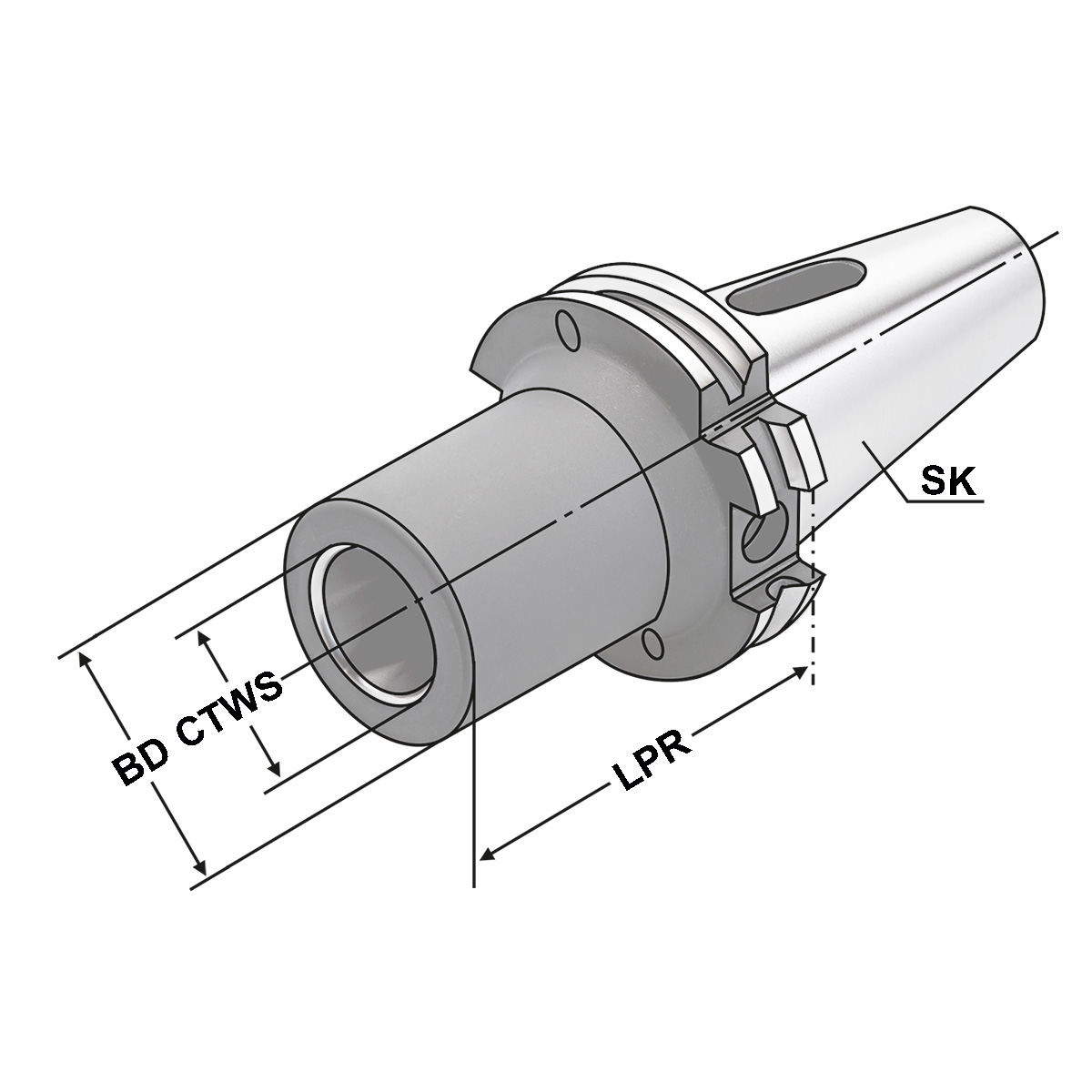

| ADINTMS: | ISO 7388-1 (DIN 69871) |
| ADINTWS: | DIN 6383 |
| Auswuchtgüte: | G6,3 15.000 1/min |
| BD: Körper-Durchmesser | 25 |
| CNSC: | AD |
| CTWS: Schnittstellenbezeichnung werkstückseitig | 1 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| LPR: A-Mass | 50 |
| Rundlauf: | < 5µm |
| SK: | SK 30 |
| TDCON: Toleranzklasse Anschlussdurchmesser | AT5 |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Morsekegelschaft und Austreiblappen nach DIN 228-1 Form B.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 0.6 kg |
|---|
