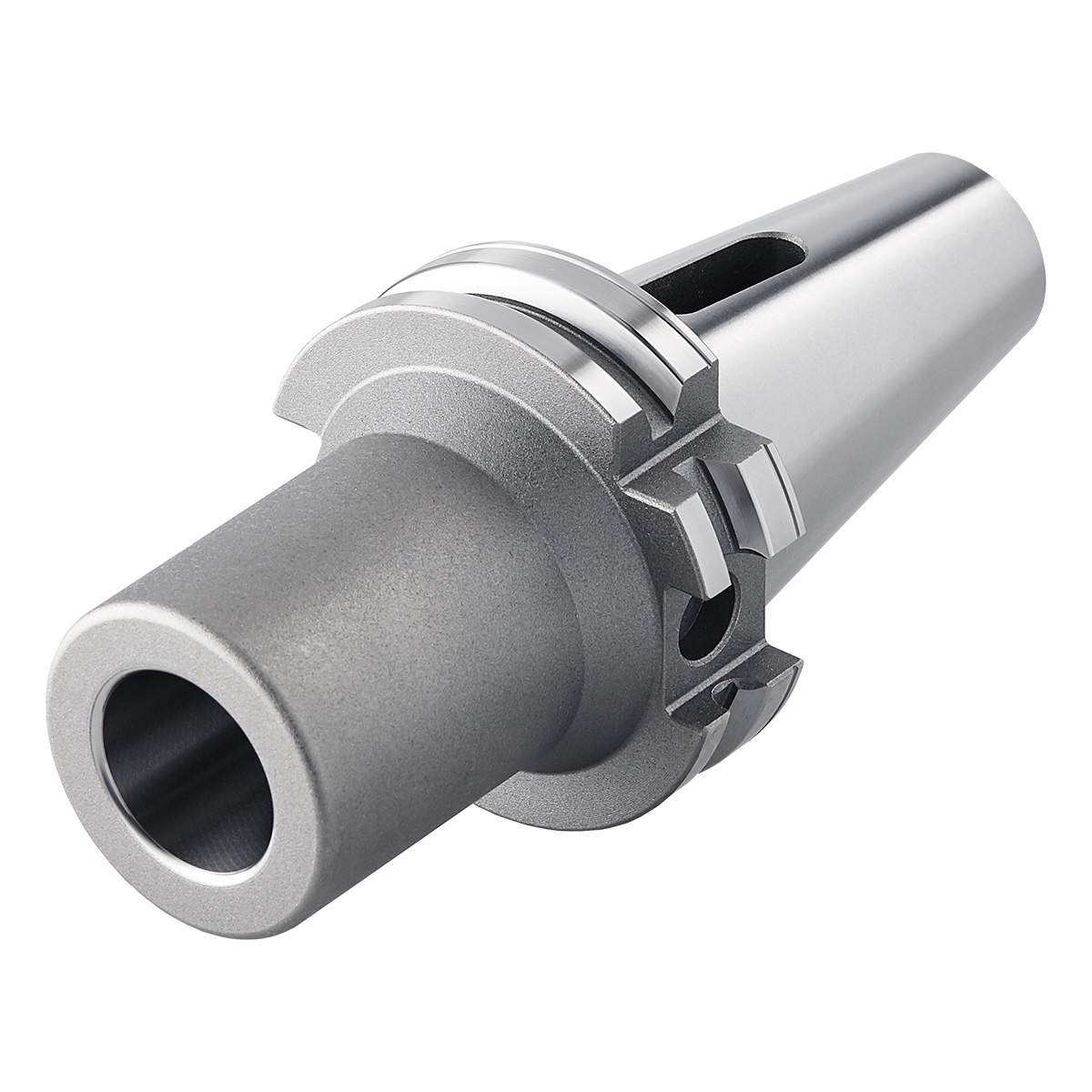

Zwischenhülse SK 40-3-70 | SK-DC | AD/AF
Artikel Nr.: 506331
Zwischenhülse für Morsekegel SK 40 – 3 – 70 ~ ISO 7388-1 AD/AF [DIN 69871 AD/B] | DC DUAL CONTACT | mit Plananlage
Categories: SK Plananlage (ISO 7388-1), Steilkegel - Werkzeugaufnahmen, Zwischenhülsen (Doppelkontakt DIN [ISO 7388-1])
A-Mass in mm: 70
Aussendurchmesser Werkzeugkörper in mm: 40
Kegelgrösse: SK40
Plananlage: Ja
Schnittstelle: SK
Sofort lieferbar: 29 Stück
Eigenschaften
| ADINTMS: | DUAL CONTACT ~ISO 7388-1 |
| ADINTWS: | DIN 6383 |
| Auswuchtgüte: | G6,3 15.000 1/min |

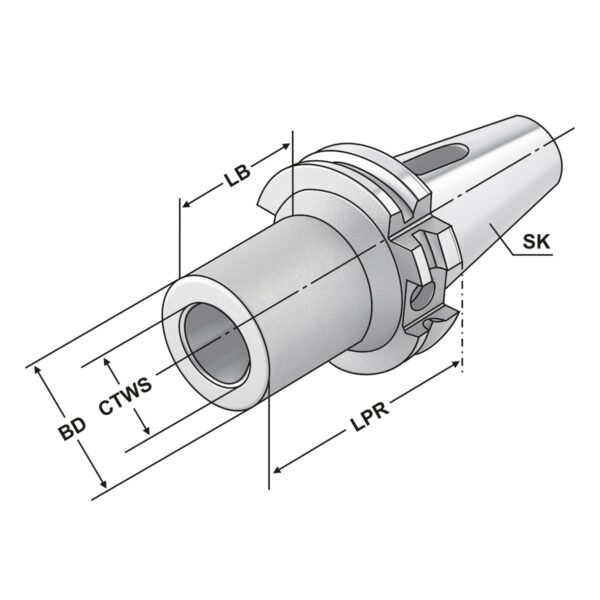

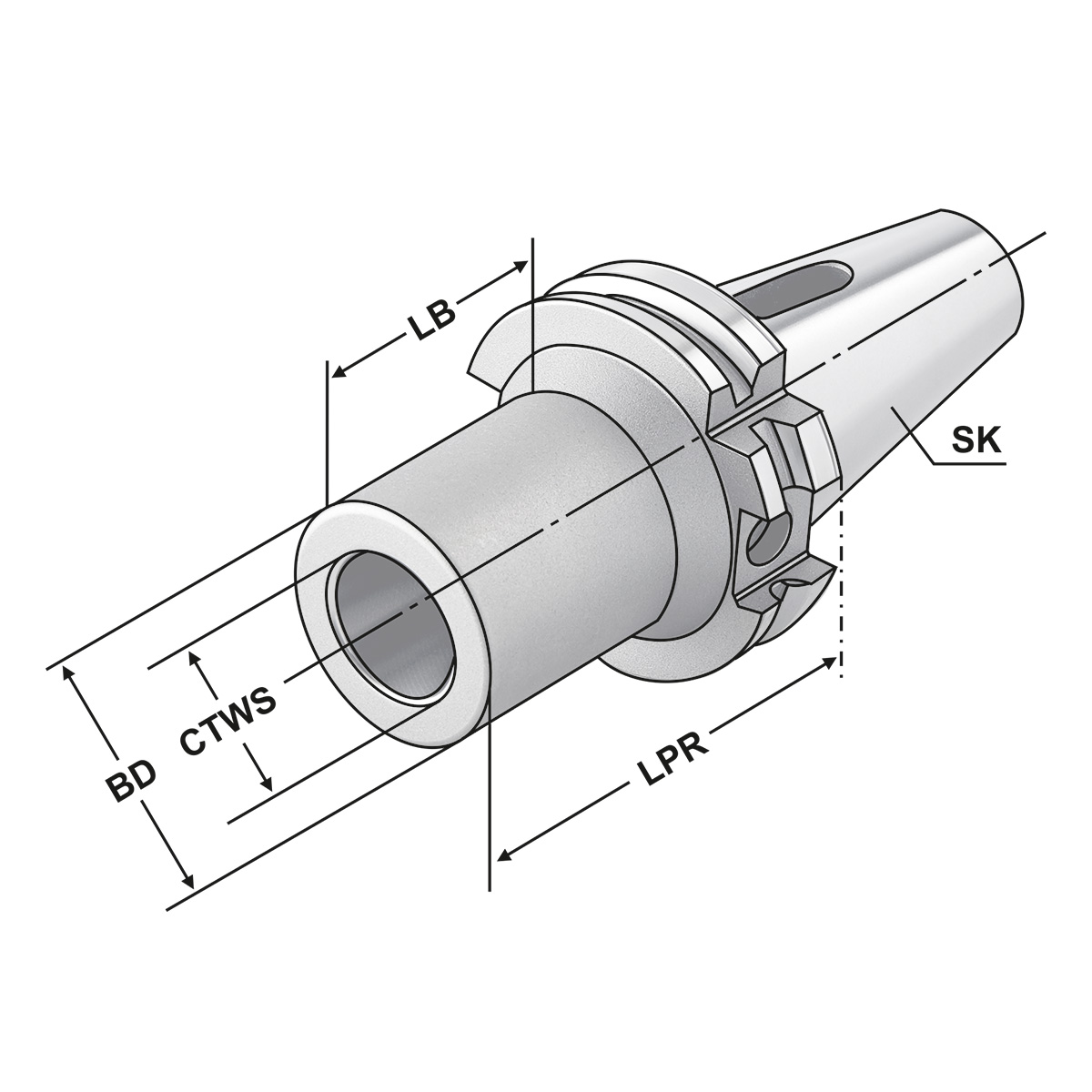

| BD: Körper-Durchmesser | 40 |
| CNSC: | AD/AF (AD/B) |
| CTWS: Schnittstellenbezeichnung werkstückseitig | 3 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| LB: Grundkörperlänge | 44 |
| LPR: A-Mass | 70 |
| Rundlauf: | < 5µm |
| SK: | SK-DC 40 |
| TDCON: Toleranzklasse Anschlussdurchmesser | AT5 |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Morsekegelschaft und Austreiblappen nach DIN 228-1 Form B.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 1.1 kg |
|---|
