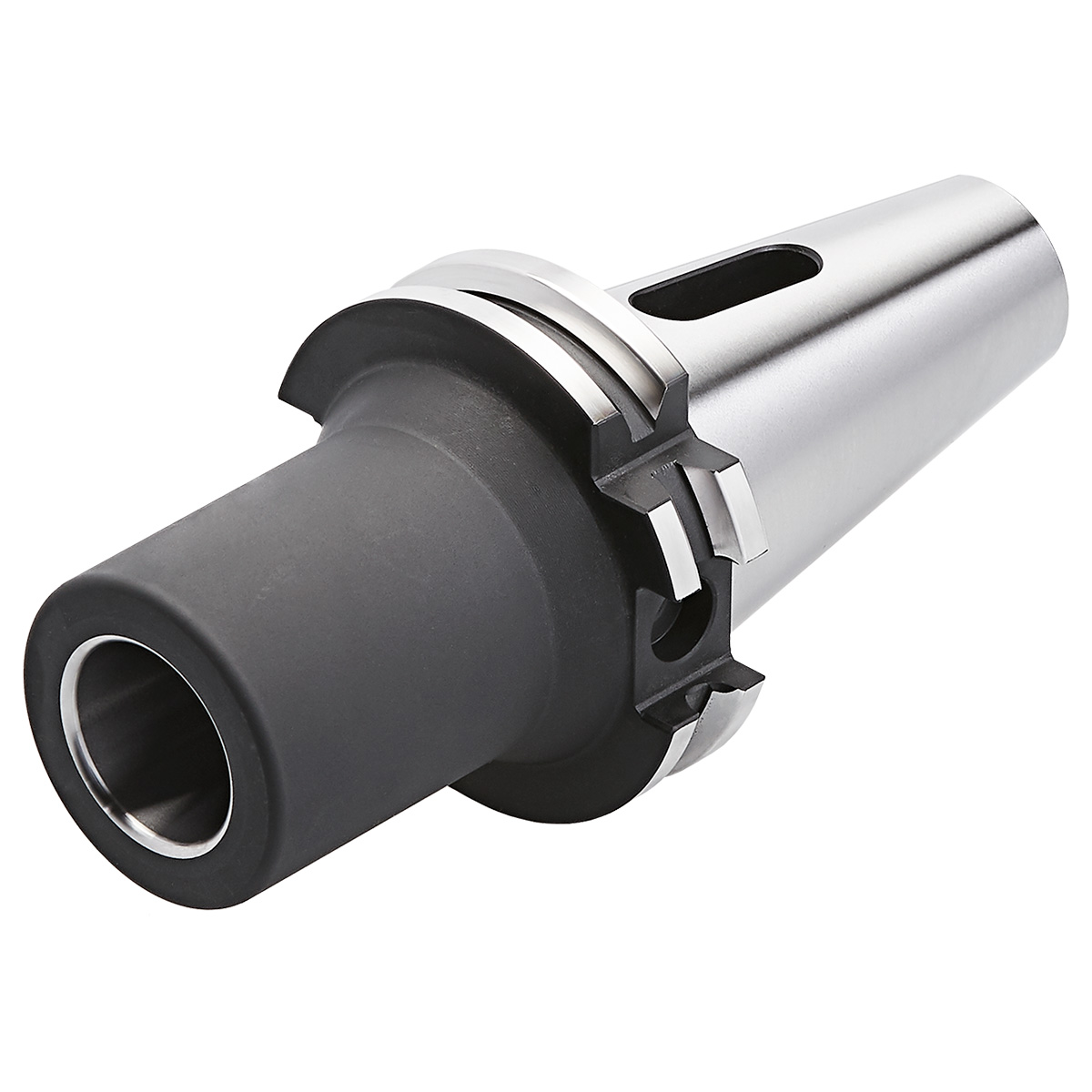

Zwischenhülse SK 50-1-45 DIN 69871 AD/B

Artikel Nr.: 504292

Zwischenhülse für Morsekegel SK 50 – 1 – 45 ISO 7388-1 AD/AF [DIN 69871 AD/B] für MK mit Austreiblappen DIN 6383

A-Mass in mm: 45
Aussendurchmesser Werkzeugkörper in mm: 25
Chip Bohrung: Ja
Kegelgrösse: SK50
Schnittstelle: SK

Sofort lieferbar: 33 Stück

CHF 65.00 exkl. MwSt.

Eigenschaften

ADINTMS:ISO 7388-1 (DIN 69871)
ADINTWS:DIN 6383
Auswuchtgüte:G6,3 15.000 1/min

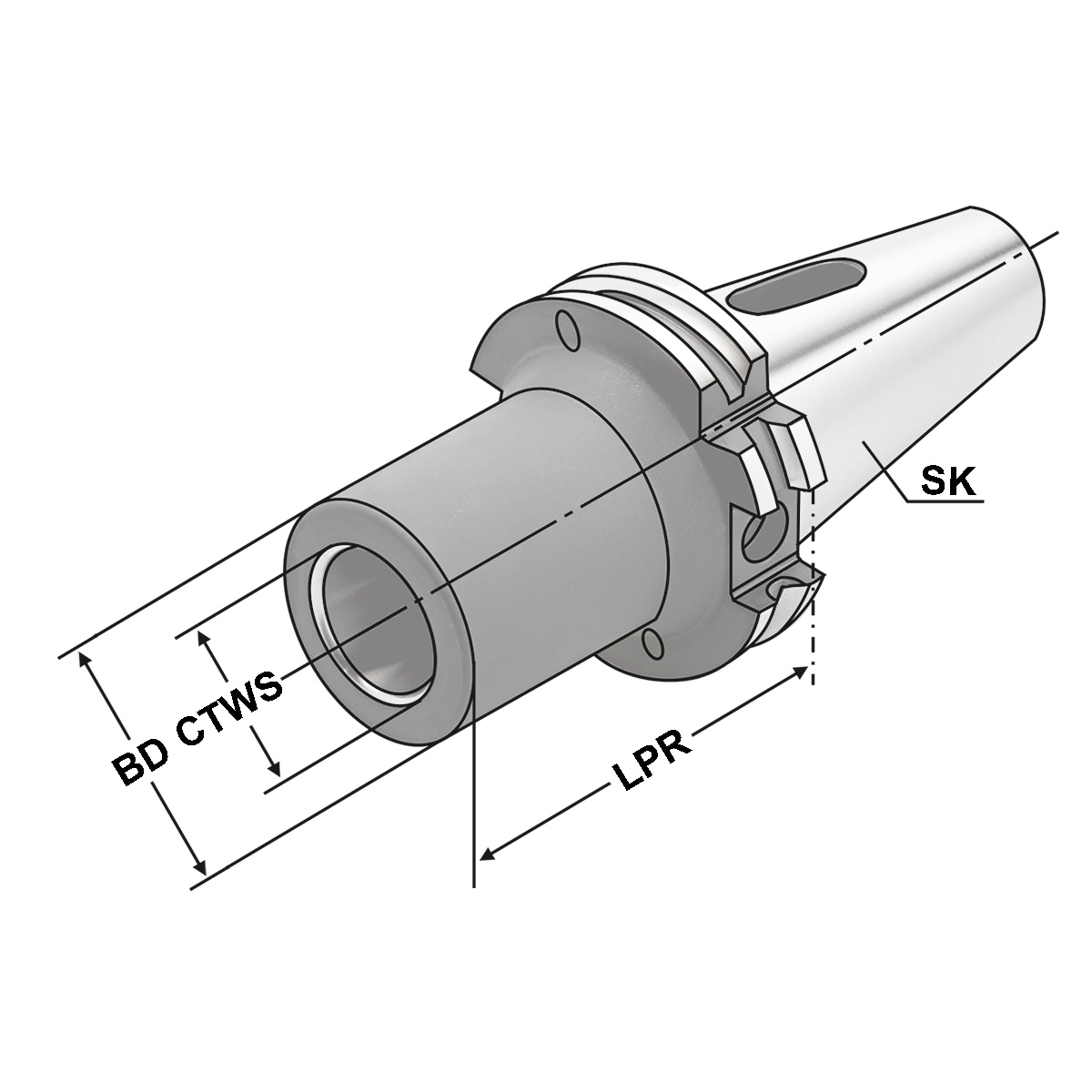

BD:
Körper-Durchmesser
25
CNSC:AD/AF (AD/B)
CTWS:
Schnittstellenbezeichnung werkstückseitig
1
DCP:Ja
DCPS:D10/H4,5
LPR:
A-Mass
45
Rundlauf:< 5µm
SK:SK 50
TDCON:
Toleranzklasse Anschlussdurchmesser
AT5

Beschreibung

Verwendung:
Zur Aufnahme von Werkzeugen mit Morsekegelschaft und Austreiblappen nach DIN 228-1 Form B.


  • Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
  • Spezifisch, verzugsarm gehärtet
  • Oberflächenhärte HRC 58~60
  • Härtetiefe 0,8mm~0,9mm
  • Kegelwinkeltoleranz < AT 3 nach DIN 2080
  • Oberflächenrauhigkeit Ra < 0,4 µm
  • Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
  • Alle Funktionsflächen feinbearbeitet

Zusätzliche Informationen

Gewicht 3.5 kg
