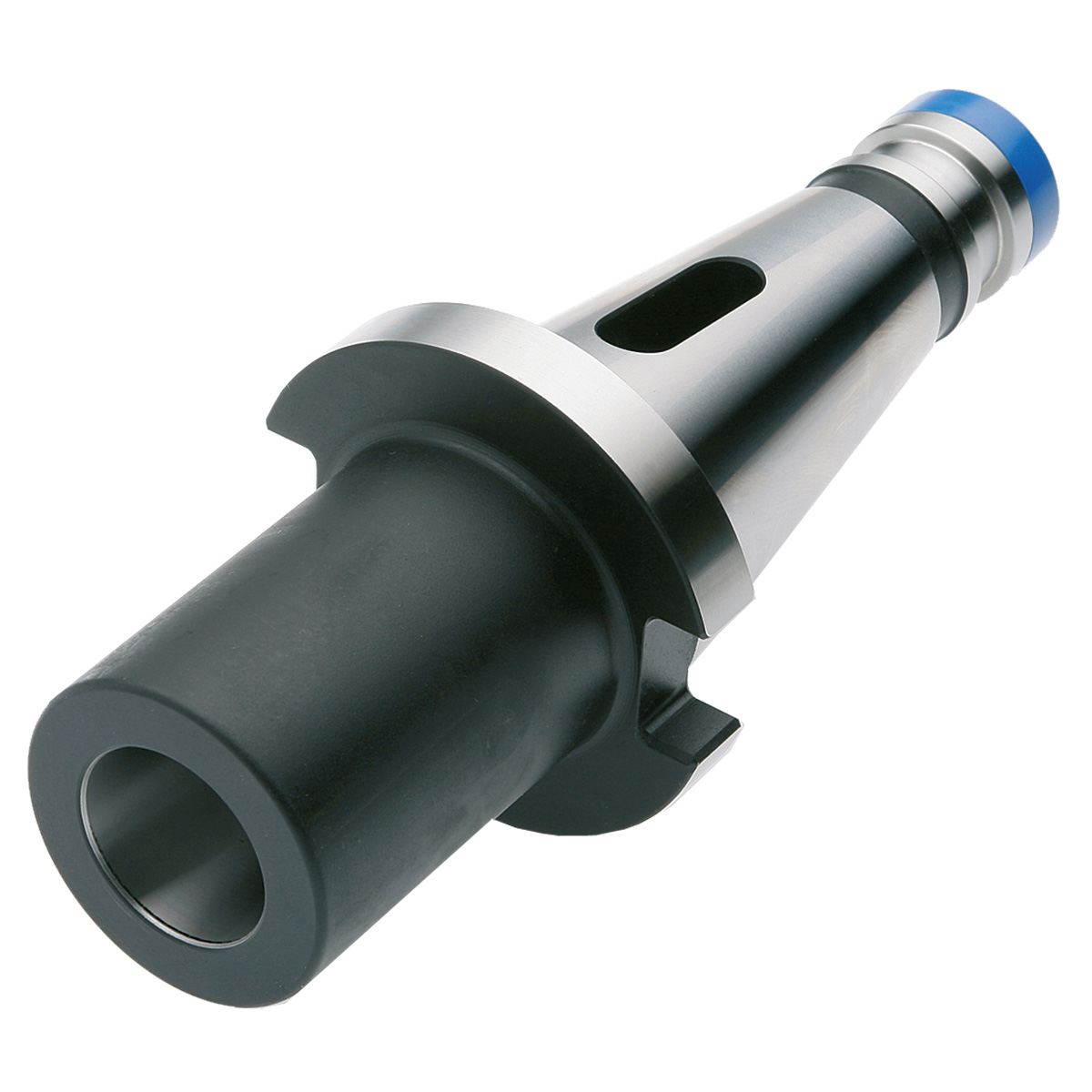

Zwischenhülse SK 50-5-105 DIN 2080
Artikel Nr.: 504069
Zwischenhülse für Morsekegel SK 50 – 5 – 105 DIN 2080 für MK mit Austreiblappen DIN 6383
Categories: DIN 2080, SK 50 (Zwischenhülsen (DIN 2080)), Steilkegel - Werkzeugaufnahmen, Zwischenhülsen (DIN 2080)
A-Mass in mm: 105
Aussendurchmesser Werkzeugkörper in mm: 63
Kegelgrösse: SK50
Schnittstelle: SK
Sofort lieferbar: 19 Stück
Eigenschaften
| ADINTMS: | DIN 2080 |
| ADINTWS: | DIN 6383 |
| Auswuchtgüte: | G6,3 15.000 1/min |

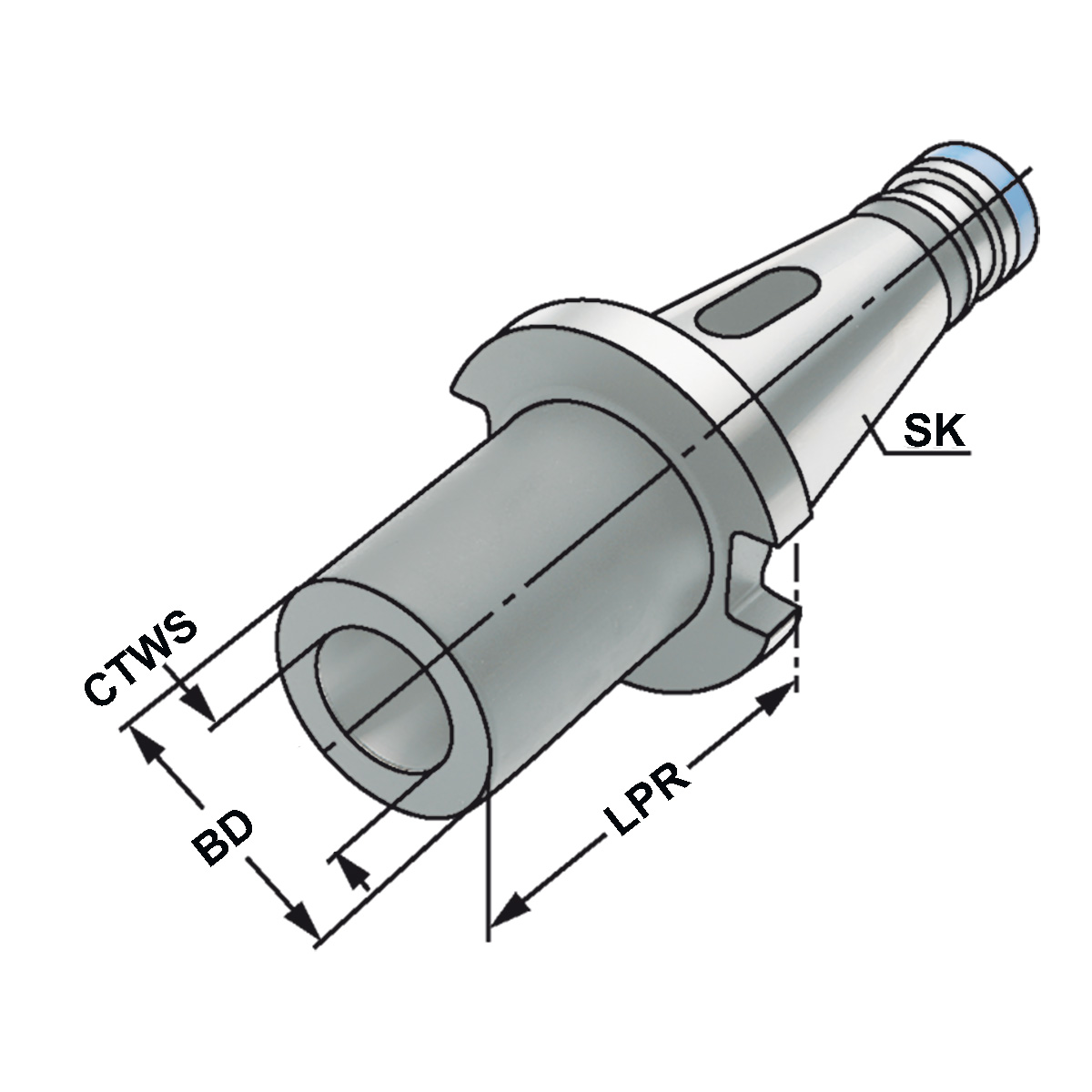

| BD: Körper-Durchmesser | 63 |
| CNSC: | AD |
| CTWS: Schnittstellenbezeichnung werkstückseitig | 5 |
| LPR: A-Mass | 105 |
| Rundlauf: | < 5µm |
| SK: | SK 50 |
| TDCON: Toleranzklasse Anschlussdurchmesser | AT5 |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Morsekegelschaft und Austreiblappen nach DIN 228-1 Form B.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 3.2 kg |
|---|
